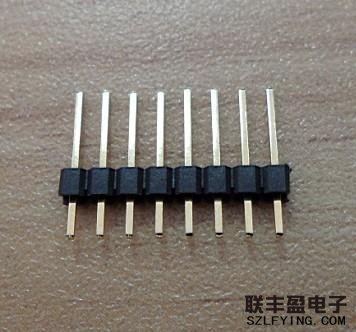

1.什么是排針
排針,連接器的一種，英文名稱：Pin Header。

這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用，構成板對板連接；或與電子線束端子配套使用，構成板對線連接；亦可獨立用于板與板連接。

由于不同產品所需要的規格并不相同，因此排針也有多種型號規格，按電子行業的排針連接器標準分類：

根據間距大致可分為2.54mm，2.00mm，1.27mm，1.00mm，0.8mm五類根據排數有單排針，雙排針，三排針等；根據封裝用法則有貼片SMT（臥貼/立貼），插件DIP（直插/彎插）等；按照安裝方式劃分：180°用S表示、90°用W表示，SMT用T表示。

1.什么是排針


2.排針工作原理
原理：
1.操作便利性、排針的機械強度也是很重要的因素。連接器通常是PCB主板與外界部件通信的接口，排針排母的承受力是很強的，有時可能會遇到相當大的外力也完好無損。

2.通孔技術組裝的元件在可靠性方面要比相應的SMT元件高很多。無論是強烈的拉拽、擠壓或熱沖擊，它都能承受，而不易脫離PCB。

3.用于工業領域現場接線的排針排母加工通常是大功率元件，可滿足于不同的傳輸高電壓及大電流的需要。

4.這些優勢隨著在PCB上元件貼著力的減少而削弱。排針排母元件的特點是在于設計緊湊，并易于貼裝，與通孔的排針在尺寸和組裝形式上有明顯的區別。

5.具有抗電強度，指的是排針之間、接觸件之間，或者是接觸件與外殼之間能承受的額定的試驗電壓的能力。

6.一般排針排母都能適應對電磁干擾引起的衰減，以及對電磁干擾屏蔽的能力等。

7.排針的接觸電阻，接觸電阻要小，能夠小到幾十毫歐不等。

3.排針作用

作用：

這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用，構成板對板連接;或與電子線束端子配套使用，構成板對線連接;亦可獨立用于板與板連接。
